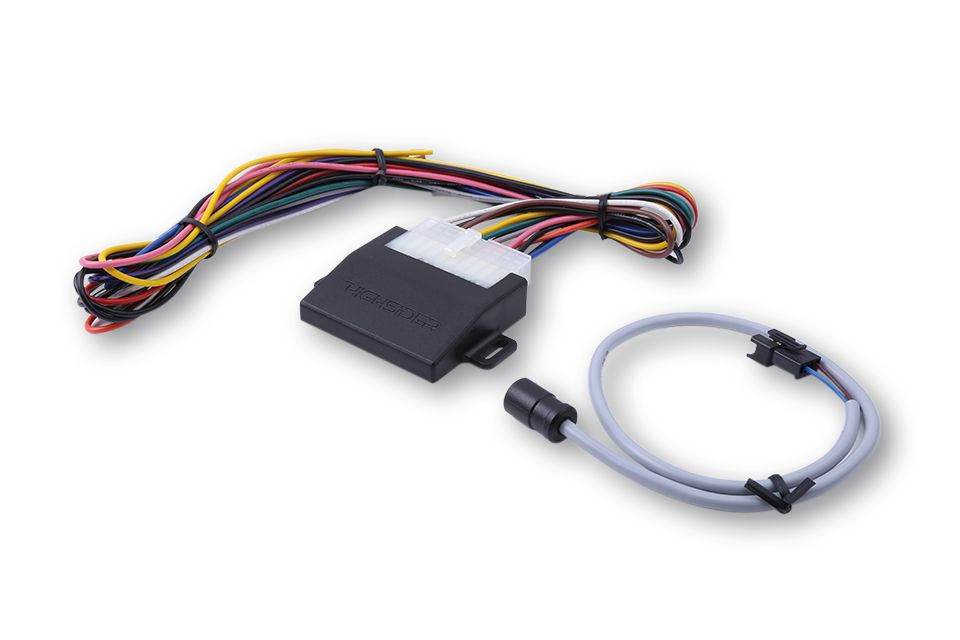

HIGHSIDER E-BOX TYP 1, DRL Schaltung per Lichtsensor (Stück)

HIGHSIDER PW E-BOX TYP 1, für DRL Schaltung per Lichtsensor.

Zum automatischen Schalten zwischen Tagfahrlicht und Abblendlicht.
Die HIGHSIDER PW E-BOX TYP 1 erkennt, wenn es dunkel oder hell wird und schaltet dann automatisch das Abblendlicht an und gleichzeitig das Tagfahricht aus (oder umgekehrt).
Zusätzlich ausgestattet (optional schaltbar) ist die sogenante <coming home=> Funktion. Diese ermöglicht es, das Tagfahrlicht nach Abschalten des Motorrades bei Dunkelheit für weitere 30 Sec. aktiv leuchten zu lassen.
Es wird kein Schalter benötigt.

Maße:
Höhe: 16 mm
Breite: 56,5 mm
Breite mit Befestigungslaschen: 75 mm
Länge: 48 mm
Befestigungslaschen: 3 mm x 11 mm (Langloch)
Gewicht: 46 g
Kabellänge: 400 mm
Kabellänge Lichtsensor: 600 mm (Gesamt)

Anschlüsse:
Lila/Schwarzes Kabel = Fernlicht IN
Gelb/Grünes Kabel = Standlicht IN
Schwarzes Kabel = Masse IN (-)
Rotes Kabel = Versorgungsspannung IN (+)
Blaues Kabel = Abblendlicht OUT
Schwarzes Kabel = Masse OUT (-)
Rosa Kabel = Standlicht OUT
Orangenes Kabel = Abblendlicht IN
Graues Kabel = Programmierkabel
Grünes Kabel = Fernlicht OUT
Braunes Kabel = Tagfahrlicht (TFL)
Schwarzes Kabel = Masse OUT (-)
Weißes Kabel = TFL Kontrollleuchte OUT

4 Poliger Stecker für den Lichtsensor

Lieferumfang:
HIGHSIDER PW E-BOX TYP 1
Kabelsatz
Lichtsensor
Anleitung

Tipp:
Ein Montage Tutorial gibt es auf YouTube in unserem Kanal (HIGHSIDER Tipps & Tricks). Link:
https://www.youtube.com/watch?v=OZ8KaqqVC4M
Mengeneinheit: Stück
Durchmesser: 0
Volt: 12.0000
