Details

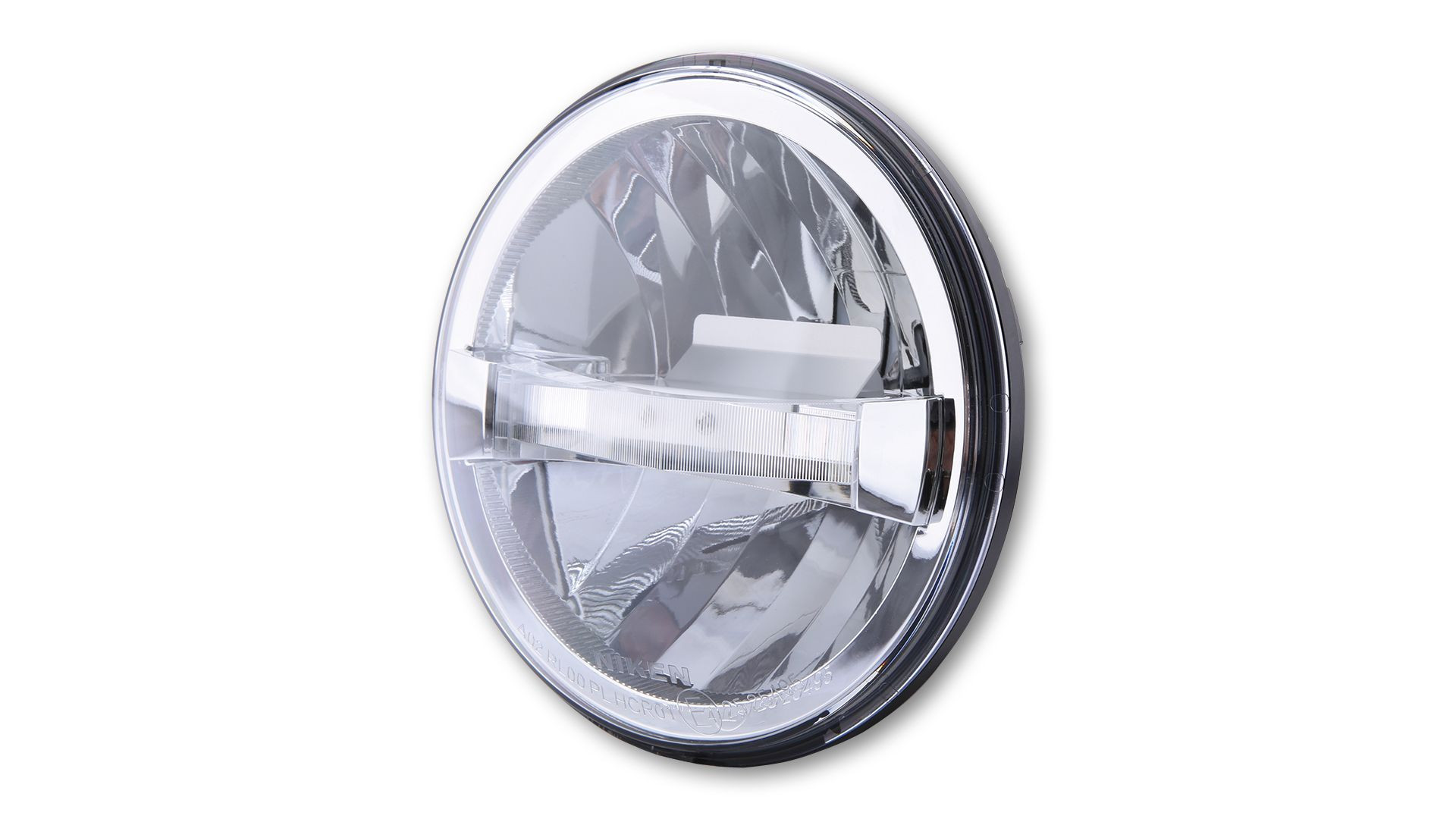

Dieser runde, verchromte Reflektor mit klarem Glas verfügt über eine Fern-, Abblend-, Stand- und Tagfahrlicht-Funktion. Dabei sind Tagfahr- und Positionslicht in einer mittigen Leiste verbaut, sodass optisch ein sehr schönes Lichtbild entsteht - das Abblendlicht leuchtet oberhalb der Leiste, das Fernlicht entsprechend unterhalb. Der Reflektor strahlt einen asymmetrischen - nur für den Rechtsverkehr zugelassenen - Lichtstrom aus, E-geprüft.
Unsere Highlights – gebe deinem Bike deinen unverwechselbaren Stil! Das ausgefallene Design und die perfekte Technologie der HIGHSIDER-Scheinwerfer-Serien macht dein Bike auf jeden Fall zu einem Highlight!
Maße:
Durchmesser A = 177 mm
Durchmesser GA = 168 mm
Durchmesser I = 160 mm
T = 61 mm
R = 10 mm
Anschlüsse:
Schwarzes Kabel = Masse (-)
Blaues Kabel = Abblendlicht (+), Leistungsaufnahme bei 12V: 1,8A, 22W
Gelbes Kabel = Fernlicht (+), Leistungsaufnahme bei12V: 1,3A, 13W
Schwarzes Kabel = Masse (-)
TFL:
Schwarzes Kabel = Masse (-)
Rotes Kabel = Tagfahrlicht (+), Leistungsaufnahme bei 12V: 1,2A, 14W
Weißes Kabel = Positionsleuchte (+), Leistungsaufnahme bei 12V: 0,2A, 2,4W
Lieferumfang: 1 Stück
Optional verfügbar:
Komplette HIGHSIDER-Scheinwerfer mit diesem Reflektor
• 7 Zoll LED-Scheinwerfer RENO TYP 4, chrom, Art.-Nr.:223-152
• 7 Zoll Scheinwerfer HD-STYLE, chrom, Art.-Nr.: 223-154
• 7 Zoll Scheinwerfer BRITISH-STYLE, chrom, Art.-Nr.: 223-156
Hinweis 1:
• Einsatz asymmetrisch, nur für Rechtsverkehr zugelassen.
• Der beiliegende 3-polige Standardstecker muss nach Reflektoreinbau vom Kunden montiert werden.
Ansicht auf Steckkontakte:
Fernlicht (gelb) = rechts
Abblendlicht (blau) = oben
Masse (schwarz) = links
Hinweis 2:
Das Tagfahrlicht kann auch an Fahrzeugen ohne Lichtschalter genutzt werden. Dazu werden z. B. folgende Komponenten benötigt:
Schalter: Art. Nr. 240-044
HIGHSIDER DRL CONTROL- BOX CB1 : Art. Nr. 208-108 (schaltet zwischen Abblendlicht und Tagfahrlicht)
Mengeneinheit: Stück
Ausführung: Hauptscheinwerfer
Form: rund
Glas: klar
Gutachten: E-geprüft
Leuchtmittel: LED
Unsere Highlights – gebe deinem Bike deinen unverwechselbaren Stil! Das ausgefallene Design und die perfekte Technologie der HIGHSIDER-Scheinwerfer-Serien macht dein Bike auf jeden Fall zu einem Highlight!
Maße:
Durchmesser A = 177 mm
Durchmesser GA = 168 mm
Durchmesser I = 160 mm
T = 61 mm
R = 10 mm
Anschlüsse:
Schwarzes Kabel = Masse (-)
Blaues Kabel = Abblendlicht (+), Leistungsaufnahme bei 12V: 1,8A, 22W
Gelbes Kabel = Fernlicht (+), Leistungsaufnahme bei12V: 1,3A, 13W
Schwarzes Kabel = Masse (-)
TFL:
Schwarzes Kabel = Masse (-)
Rotes Kabel = Tagfahrlicht (+), Leistungsaufnahme bei 12V: 1,2A, 14W
Weißes Kabel = Positionsleuchte (+), Leistungsaufnahme bei 12V: 0,2A, 2,4W
Lieferumfang: 1 Stück
Optional verfügbar:
Komplette HIGHSIDER-Scheinwerfer mit diesem Reflektor
• 7 Zoll LED-Scheinwerfer RENO TYP 4, chrom, Art.-Nr.:223-152
• 7 Zoll Scheinwerfer HD-STYLE, chrom, Art.-Nr.: 223-154
• 7 Zoll Scheinwerfer BRITISH-STYLE, chrom, Art.-Nr.: 223-156
Hinweis 1:
• Einsatz asymmetrisch, nur für Rechtsverkehr zugelassen.
• Der beiliegende 3-polige Standardstecker muss nach Reflektoreinbau vom Kunden montiert werden.
Ansicht auf Steckkontakte:
Fernlicht (gelb) = rechts
Abblendlicht (blau) = oben
Masse (schwarz) = links
Hinweis 2:
Das Tagfahrlicht kann auch an Fahrzeugen ohne Lichtschalter genutzt werden. Dazu werden z. B. folgende Komponenten benötigt:
Schalter: Art. Nr. 240-044
HIGHSIDER DRL CONTROL- BOX CB1 : Art. Nr. 208-108 (schaltet zwischen Abblendlicht und Tagfahrlicht)
Mengeneinheit: Stück
Ausführung: Hauptscheinwerfer
Form: rund
Glas: klar
Gutachten: E-geprüft
Leuchtmittel: LED
Zusatzinformation
| Gewicht | 0.0000 |
|---|---|
| Lieferzeit | versandfertig in 2-4 Werktagen bei Verfügbarkeit der Größe |
