Details

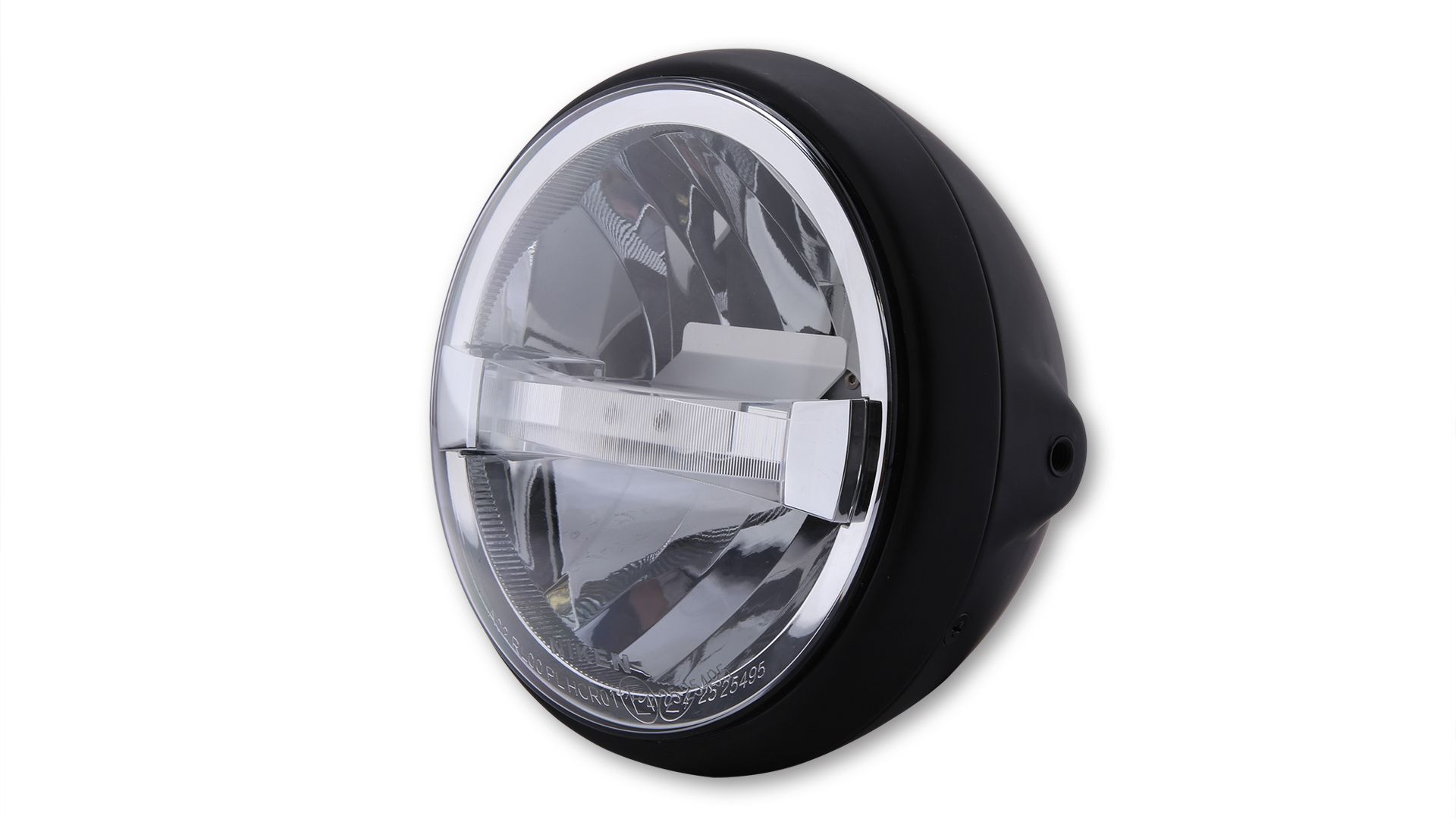

Puristisch geformter Hauptscheinwerfer mit Metallgehäuse zur seitlichen Befestigung. Das schlichte Design passt ideal zu Klassikern, Roadstern und Customized Bikes.
Der ebenfalls verchromte Reflektor mit klarem Glas verfügt über eine Fern-, Abblend-, Stand- und Tagfahrlicht-Funktion. Dabei sind Tagfahr- und Positionslicht in einer mittigen Leiste verbaut, sodass optisch ein sehr schönes Lichtbild entsteht - das Abblendlicht leuchtet oberhalb der Leiste, das Fernlicht entsprechend unterhalb. Der Reflektor strahlt einen asymmetrischen - nur für den Rechtsverkehr zugelassenen - Lichtstrom aus, E-geprüft.
Unsere Highlights – gib deinem Bike einen unverwechselbaren Stil! Das ausgefallene Design und die perfekte Technologie der HIGHSIDER-Scheinwerfer-Serien machen es jeden Fall zu einem Highlight!
Maße:
Gehäusedurchmesser (zugleich Lochabstand): 190 mm
Durchmesser Scheinwerfereinsatz: 178 mm
Gehäusetiefe: 140 mm
Abstand Befestigungslöcher - Gehäusevorderrand: ca. 47 mm
Abstand Befestigungslöcher - Gehäuseabschluss: ca. 80 mm
Durchmesser Kabelführung: 35 mm
Befestigung: seitlich mit M8-Gewindebolzen
Anschlüsse:
Schwarzes Kabel = Masse (-)
Blaues Kabel = Abblendlicht (+), Leistungsaufnahme bei 12V: 1,8A, 22W
Gelbes Kabel = Fernlicht (+), Leistungsaufnahme bei12V: 1,3A, 13W
Schwarzes Kabel = Masse (-)
TFL:
Schwarzes Kabel = Masse (-)
Rotes Kabel = Tagfahrlicht (+), Leistungsaufnahme bei 12V: 1,2A, 14W
Weißes Kabel = Positionsleuchte (+), Leistungsaufnahme bei 12V: 0,2A, 2,4W
Lieferumfang: 1 Stück incl. 3 Pin-Stecker
Optional verfügbar:
Hauptscheinwerfereinsatz TYP 4, chrom, Art.-Nr.: 226-018
Hinweise:
• Einsatz asymmetrisch, nur für Rechtsverkehr zugelassen.
• Der beiliegende 3-polige Standardstecker muss nach Reflektoreinbau vom Kunden montiert werden.
Ansicht auf Steckkontakte:
Fernlicht (gelb) = rechts
Abblendlicht (blau) = oben
Masse (schwarz) = links
Mengeneinheit: Stück
Ausführung: mit Tagfahrlicht
Breite (Maß): 190.00
Durchmesser: 178000000
Farbe: schwarz
Form: rund
Glas: klar
Gutachten: E-geprüft
Leuchtmittel: LED
Material: Stahl
Der ebenfalls verchromte Reflektor mit klarem Glas verfügt über eine Fern-, Abblend-, Stand- und Tagfahrlicht-Funktion. Dabei sind Tagfahr- und Positionslicht in einer mittigen Leiste verbaut, sodass optisch ein sehr schönes Lichtbild entsteht - das Abblendlicht leuchtet oberhalb der Leiste, das Fernlicht entsprechend unterhalb. Der Reflektor strahlt einen asymmetrischen - nur für den Rechtsverkehr zugelassenen - Lichtstrom aus, E-geprüft.
Unsere Highlights – gib deinem Bike einen unverwechselbaren Stil! Das ausgefallene Design und die perfekte Technologie der HIGHSIDER-Scheinwerfer-Serien machen es jeden Fall zu einem Highlight!
Maße:
Gehäusedurchmesser (zugleich Lochabstand): 190 mm
Durchmesser Scheinwerfereinsatz: 178 mm
Gehäusetiefe: 140 mm
Abstand Befestigungslöcher - Gehäusevorderrand: ca. 47 mm
Abstand Befestigungslöcher - Gehäuseabschluss: ca. 80 mm
Durchmesser Kabelführung: 35 mm
Befestigung: seitlich mit M8-Gewindebolzen
Anschlüsse:
Schwarzes Kabel = Masse (-)
Blaues Kabel = Abblendlicht (+), Leistungsaufnahme bei 12V: 1,8A, 22W
Gelbes Kabel = Fernlicht (+), Leistungsaufnahme bei12V: 1,3A, 13W
Schwarzes Kabel = Masse (-)
TFL:
Schwarzes Kabel = Masse (-)
Rotes Kabel = Tagfahrlicht (+), Leistungsaufnahme bei 12V: 1,2A, 14W
Weißes Kabel = Positionsleuchte (+), Leistungsaufnahme bei 12V: 0,2A, 2,4W
Lieferumfang: 1 Stück incl. 3 Pin-Stecker
Optional verfügbar:
Hauptscheinwerfereinsatz TYP 4, chrom, Art.-Nr.: 226-018
Hinweise:
• Einsatz asymmetrisch, nur für Rechtsverkehr zugelassen.
• Der beiliegende 3-polige Standardstecker muss nach Reflektoreinbau vom Kunden montiert werden.
Ansicht auf Steckkontakte:
Fernlicht (gelb) = rechts
Abblendlicht (blau) = oben
Masse (schwarz) = links
Mengeneinheit: Stück
Ausführung: mit Tagfahrlicht
Breite (Maß): 190.00
Durchmesser: 178000000
Farbe: schwarz
Form: rund
Glas: klar
Gutachten: E-geprüft
Leuchtmittel: LED
Material: Stahl
Zusatzinformation
| Gewicht | 0.0000 |
|---|---|
| Lieferzeit | versandfertig in 2-4 Werktagen bei Verfügbarkeit der Größe |
